Assalamualaikum Wr Wb
Kali ini saya akan memberi penjelasan tentang Model 7 Lapis Osi,
Semoga bermanfaat dan coba pahami.

A. Pengertian
  • Model referensi jaringan terbuka OSI atau OSI Reference Model for open networking adalah sebuah model arsitektural jaringan yang dikembangkan oleh badan International Organization for Standardization (ISO) di Eropa pada tahun 1977. OSI sendiri merupakan singkatan dari Open System Interconnection. Model ini disebut juga dengan model "Model tujuh lapis OSI" (OSI seven layer model).
B. Latar Belakang
  • Memahami tentang Model 7 Lapis Osi
C. Maksud dan Tujuan
  • Agar bisa mengerti/memahami tentang Model Osi

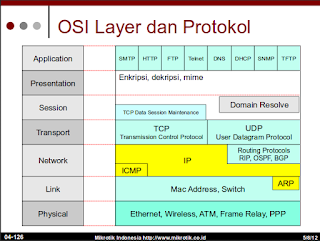

E. Penjelasan Model Osi


  • Osi Layer 7 (Application layer)
    • Berfungsi sebagai antarmuka dengan aplikasi dengan fungsionalitas layerringan, mengatur bagaimana aplikasi dapat mengakses jaringan, dan kemudian membuat pesan-pesan kesalahan. Protokol yang berada dalam lapisan ini adalah HTTP, FTP, SMTP, dan NFS.
    • Protokol yang berada dalam lapisan ini :
      1. HTTP (Hyper Text Transfer Protocol )
      Protokol yang dipergunakan untuk mentransfer dokumen dan web dalam sebuah web browser, melalui www. HTTP juga merupakan protokol yang meminta dan menjawab antar klien dan server.
      2. FTP (File Transfer Protokol)
      Protokol internet yang berjalam dalam layer aplikasi yang merupakan standar untuk mentransfer file komputer antar mesin-mesin dalam sebuat jaringan internet.
      3. NFS (Network File system)
      Jaringan protokol yang memungkinkan pengguna di klien komputer untuk menngakses file melalui jaringan dengan cara yang sama dengan bagaiman penyimpanan lokal yang diaksesnya.
      4. DNS (Domain Name System)
      Protokol yang digunakkan untuk memberikan suatu nama domain pada sebuah alamat IP agar lebih mudah diingat.
      5. POP3 (Post Office Protocol)
      Protokol yang digunakan untuk mengambil mail dari suatu mail transfer agent yang akhirnya mail tersebut akan di dowbload kedalam jaringan local.
      6. MIME (Multipurpose Internet Mail Exension)
      Protokol yang digunakan untuk mengirim file binary dalam bentuk teks.
      7. SMB (Server Messange Block)
      Protokol yang digunakan untuk mentransfer server-server file ke DOS dan Windows.
      8. NNTP (Network News Transfer Protocol)
      Protokol yang digunakan untuk menerima dan mengirim newsgroup.
      9. DHCP (Dynamic Configuration Protocol)
      Layanan yang memberikan no IP kepada komputer yang meminta nya secara otomatis.
  • Osi Layer 6 (Presentation Layer)
    • Berfungsi untuk mentranslasikan data yang hendak ditransmisikan oleh aplikasi ke dalam format yang dapat ditransmisikan melalui jaringan. Protokol yang berada dalam level ini adalah perangkat lunak redirektor (redirector software), seperti layanan Workstation (dalam Windows NT) dan juga Network shell (semacam Virtual Network Computing (VNC) atau Remote Desktop Protocol (RDP)).
    • Protokol yang berada dalam level ini :
      1. TELNET
      Protokol yang digunakan untuk akses remote masuk ke suatu host, data berjalan secara lain teks.
      2. SMTP (Simple Mail Transfer Protocol)
      Salah satu protokol yang biasa digunakan dalam pengiriman e-mail di internet atau untuk mengirimkan data dari komputer pengirim e-mail ke server e-mail penerima.
      3. SNMP (Simple Network Management Protocol)
      Protokol yang digunakan dalam suatu manajemen jaringan.
  • Osi Layer 5 (Session Layer)
    • Berfungsi untuk mendefinisikan bagaimana koneksi dapat dibuat, dipelihara, atau dihancurkan. Selain itu, di level ini juga dilakukan resolusi nama.
    • 1. NETBIOS Berfungsi sebagai penyiaran pesan maksud nya memungkinkan user mengirim pesan tunggal secara serempak ke komputer lain yang terkoneksi.
      2. NETBEUI (NETBIOS Extended User Interface)
      Berfungsi sama dengat NETBIOS hanya sedikit di kembangkan lagi dengan menambahkan fungsi yang memungkinkan bekerja dengan beragam perangkat keras dan perangkat lunak.
      3. ADSP (AppleTalk Data Stream Protocol)
      Berfungsi protokol ini memantau aliran datadiantara dua komputer dan untuk memeriksa aliran data tersebut tidak terputus.
      4. PAP (Printer Access Protocol)
      Berfungsi printer Postscript untuk akses pada jaringan AppleTalk dan untuk mengendalikan bagaimana pola komunikasi antar node.
      5. SPDU (Session Protokol Data unit)
      Berfungsi mendukung hubungan antara dua session service user.
  • Osi Layer 4 (Transpot Layer)
    • Berfungsi untuk memecah data ke dalam paket-paket data serta memberikan nomor urut ke paket-paket tersebut sehingga dapat disusun kembali pada sisi tujuan setelah diterima. Selain itu, pada level ini juga membuat sebuah tanda bahwa paket diterima dengan sukses (acknowledgement), dan mentransmisikan ulang terhadp paket-paket yang hilang di tengah jalan.
    • Protokol yang berada dalam lapisan ini :
      1. TCP (Trasmission Control Protocol)
      Protokol yang menyediakan layanan penuh lapisan transport untuk aplikasi.
      2. UDP (User Datagram Protocol)
      Protokol connectionless dan proses-to-procces yang hanya menambahkan alamat port, cheksum error control dan panjang informasi data pada layer di atasnya.
  • Osi Layer 3 (Network Layer)
    • Berfungsi untuk mendefinisikan alamat-alamat IP, membuat header untuk paket-paket, dan kemudian melakukan routing melalui internetworking dengan menggunakan router dan switch layer-3.
    • Protokol yang berada dalam lapisan ini :
      1. IP (Internetworking Protocol)
      Mekanisme transmisi yang digunakan untuk menstransportasikan data dalam-dalam paket yang disebut datagram.
      2. ARP (Address Resulotion Protocol)
      Protokol yang digunakan untuk mengetahui alamat IP berdasarkan alamat fisik dari sebuah komputer.
      3. RARP (Reverse Address Resulotion Protocol)
      Protokol yang digunakan untuk mengetahui alamat fisik melalui IP komputer.
      4. ICMP (Internet Control Message Protocol)
      Mekanisme yang digunakan oleh sejumlah host untuk mengirim notifikasi datagram yang mengalami masalah pada hostnya.
      5. IGMP (Internet Group Message Protocol)
      Protokol yang digunakan untuk memberi fasilitas message yang simultan kepada group penerima.
  • Osi Layer 2 (Data Link Layer)
    • Befungsi untuk menentukan bagaimana bit-bit data dikelompokkan menjadi format yang disebut sebagai frame. Selain itu, pada level ini terjadi koreksi kesalahan, flow control, pengalamatan perangkat keras (seperti halnya Media Access Control Address (MAC Address)), dan menetukan bagaimana perangkat-perangkat jaringan seperti hub, bridge, repeater, dan switch layer 2 beroperasi. Spesifikasi IEEE 802, membagi level ini menjadi dua level anak, yaitu lapisan Logical Link Control (LLC) dan lapisan Media Access Control (MAC).
    • Protokol yang berada dalam lapisan ini :
      1. PPP (Point to Point Protocol)
      Protokol yang digunakan untuk point to point pada suatu jaringan.
      2. SLIP (Serial Line Internet Protocol)
      Protokol yang digunakan untuk menyambung serial.
  • Osi Layer 1 (Physical Layer)
    • Berfungsi untuk mendefinisikan media transmisi jaringan, metode pensinyalan, sinkronisasi bit, arsitektur jaringan (seperti halnya Ethernet atau Token Ring), topologi jaringan dan pengabelan. Selain itu, level ini juga mendefinisikan bagaimana Network Interface Card (NIC) dapat berinteraksi dengan media kabel atau radio.
F. Referensi
  • Ebook Materi Mikrotik MTCNA 2012
  • https://id.wikipedia.org/wiki/Model_OSI
